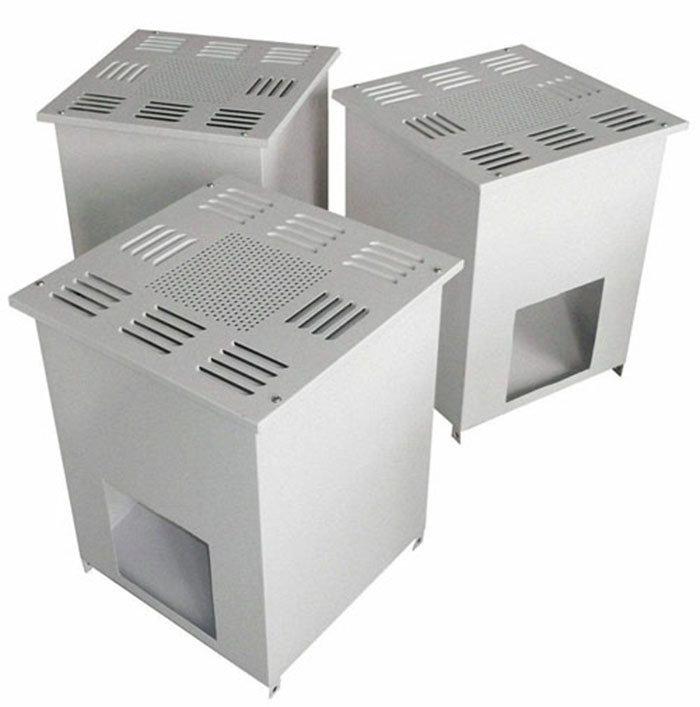

有隔板高效送风口内部主要采用有隔板高效过滤器，有隔板高效送风口其实就是普通高效送风口，主要适用于各种级别、多种屋顶结构的非均流洁净室，具有性能可靠、结构紧凑、通用性强、安装方便、维护简单的特性。其出风端配有百叶式散流板，既可以保证过滤后的洁净气流喷射速度，又可以防止涡流的产生，是非均流洁净室的理想选择。高效送风口根据设计要求，可以分为顶送风和侧送风两种进风方式。
有隔板高效送风口采用使气流分布更加合理、箱体结构简单可靠，外壳采用宝钢冷轧钢板制作，表面经喷塑或烤漆处理，防酸防腐蚀，含静压箱，散流板，高效过滤器，与风管的接口可以为顶接或侧接。有隔板高效送风口均有良好的气流组织，达到洁净区减少*区的目的，保证了净化效果，是用作新建或改造千级至三十万级别的洁净室的终端过滤装置，是满足净化要求的关键设备。
有隔板高效送风口特点：
1、高效送风口外壳箱体采用优质冷轧钢板制作，外表面静电喷塑处理或烤漆处理，配有散流板。
2、高效送风口可作为终端高效过滤装置直接安装在洁净室顶棚处，结构紧凑，密封性能可靠，进风方式有侧进风和顶进风，法兰口有方形和圆形两种结构。
3、有时洁净室由于受到土建高度限制或必须采用紧凑型设计时，可选用一体化高效过滤器送风口。
4、可根据用户要求加装调节阀。
我司生产的高效送风口采用技术设计、使气流分布更加合理、箱体结构更加简单可靠，是用于改造和新建1000～300000级洁净室的终端过滤器装置，是满足净化要求的关键设备。推荐阅读：液槽式高效送风口 可更换一体化高效送风口
有隔板高效送风口结构说明：
高效送风口——箱体、散流板、高效过滤器、手动调节阀；
箱体材质——冷轧钢板烤漆或不锈钢制作；
散流板——保证气流喷射速度，防止涡流的产生；
送风方式——法兰口方形和圆形两种，结构紧凑、密封性可靠。
高效送风口+高效过滤器风量及规格尺寸参数:
高效送风口尺寸mm(宽×高×深)370×370×500+高效过滤器尺寸mm(宽×高×深)320×320×220+吊顶开口尺寸mm 380×380+进风管尺寸mm200×200+额定风量(m3/h)500；
高效送风口尺寸mm(宽×高×深)534×534×500+高效过滤器尺寸mm(宽×高×深)484×484×150+吊顶开口尺寸mm545×545+进风管尺寸mm320×200+额定风量(m3/h)700；
高效送风口尺寸mm(宽×高×深)534×534×500+高效过滤器尺寸mm(宽×高×深)484×484×220+吊顶开口尺寸mm545×545+进风管尺寸mm320×200+额定风量(m3/h)1000；
高效送风口尺寸mm(宽×高×深)660×660×500+高效过滤器尺寸mm(宽×高×深)610×610×150+吊顶开口尺寸mm670×670+进风管尺寸mm320250+额定风量(m3/h)1000；
高效送风口尺寸mm(宽×高×深)870×650×500+高效过滤器尺寸mm(宽×高×深)820×600×150+吊顶开口尺寸mm880×660+进风管尺寸mm320×250+额定风量(m3/h)1200；
高效送风口尺寸mm(宽×高×深)776×534×500+高效过滤器尺寸mm(宽×高×深)726×484×220+吊顶开口尺寸mm786×545+进风管尺寸mm400×200+额定风量(m3/h)1500；
高效送风口尺寸mm(宽×高×深)680×680×500+高效过滤器尺寸mm(宽×高×深)630×630×220+吊顶开口尺寸mm690×690+进风管尺寸mm320×250+额定风量(m3/h)1500；
高效送风口尺寸mm(宽×高×深)965×660×500+高效过滤器尺寸mm(宽×高×深)915×610×150+吊顶开口尺寸mm975×670+进风管尺寸mm500×250+额定风量(m3/h)1500；
高效送风口尺寸mm(宽×高×深)1080×534×500+高效过滤器尺寸mm(宽×高×深)968×484×220+吊顶开口尺寸mm1030×545+进风管尺寸mm500×200+额定风量(m3/h)2000；
高效送风口尺寸mm(宽×高×深)1270×660×500+高效过滤器尺寸mm(宽×高×深)1220×610×150+吊顶开口尺寸mm1280×670+进风管尺寸mm630×250+额定风量(m3/h)2000；
高效送风口尺寸mm(宽×高×深)995×680×500+高效过滤器尺寸mm(宽×高×深)945×630×220+吊顶开口尺寸mm1005×690+进风管尺寸mm500×250+额定风量(m3/h)2200；
高效送风口尺寸mm(宽×高×深)1310×680×500+高效过滤器尺寸mm(宽×高×深)1260×630×220+吊顶开口尺寸mm1320×690+进风管尺寸mm 630×250+额定风量(m3/h)3000；
注：各种高效送风口可根据客户要求非标订制！
